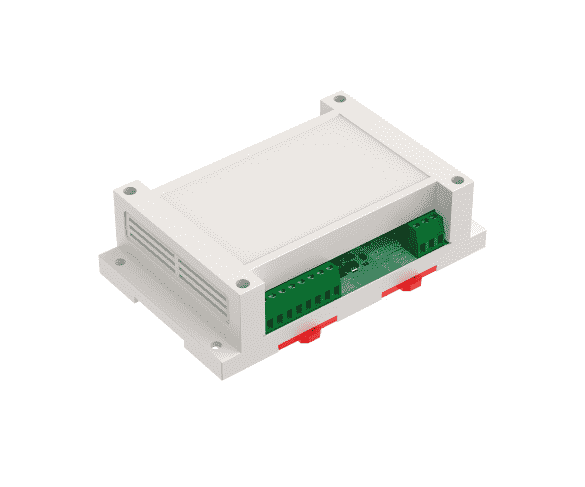

АМР-4 Адресный модуль расширения

Прибор предназначен для контроля шлейфов сигнализации с неадресными пороговыми проводными извещателями и используется как адресное устройство при работе совместно с приемно-контрольным прибором. Передача сигналов осуществляется по интерфейсу PLS.

Питание прибора
Основное, В    24 ± 20%
Резервное, В    24 ± 20%
Ток потребления в дежурном режиме, мА    не более 55 (22
Ток потребления в режиме “Пожар”, мА    не более 63 (26

ПЛС
Интерфейс связи между модулем и ППК-02-250    ПЛС
Максимальная дальность ПЛС, м    до 1200
при сечении 1,5 мм²    1200 метров
при сечении 0,9 мм²    700 метров
при сечении 0,75 мм²    600 метров
при сечении 0,5 мм²    400 метров
при сечении 0,2 мм²    160 метров

Выходы
Количество выходов с контролем линии на обрыв и КЗ, шт    4
Максимальный ток нагрузки выхода, А    0,45
Напряжение на выходе, В    24 ± 20%
Количество выходов типа СК, шт    1
Максимальное напряжение на нагрузке выхода СК, В    250
Максимальный ток нагрузки выхода СК, А    2

Входы
Количество входов подключения шлейфов сигнализации (ШС), шт    4
Напряжение на клеммах ненагруженного входа ШС, В    24 ± 20%
Ток короткого замыкания ШС, мА    не более 36
Сопротивление оконечного резистора ШС, кОм    4,7±5%
Время сброса напряжения питания ШС, с    от 0 до 255

Параметры работы
Время технической готовности, с    3

Эксплуатационные параметры
Световая индикация    есть
Диапазон рабочих температур, ºС    от минус 25 до плюс 55
Относительная влажность воздуха, %    до 93 при 40ºС
Степень защиты корпуса    IP20
Габаритные размеры, мм    145 х 95 х 41
Масса, кг    не более 0,2 ± 5%
